接点信号監視自動電話通報装置





無電圧接点信号が通報機に入力されるとアナログ回線、ISDN回線、ADSL回線など固定電話を使って予め登録された電話番号最大4箇所へ自動緊急連絡。
緊急連絡の電話に出ると異常を知らせる音声アナウンスが流れます。



設備機器の移報接点に接続、接点信号により作動する固定電話回線を使った外部通報装置です。





無電圧接点信号が通報機に入力されるとアナログ回線、ISDN回線、ADSL回線など固定電話を使って予め登録された電話番号最大4箇所へ自動緊急連絡。緊急連絡の電話に出ると異常を知らせる音声アナウンスが流れます。



NTT回線を使用して担当者へ連絡を行います。携帯電話、スマートホンへの連絡も設定できます。



通報先は最大6カ所まで登録できます。監視しているどの接点信号が通報機に入力されても、登録された電話番号全てに緊急電話連絡が入ります。



電源 ACアダプター(付属)
屋内用





各種設備、警報盤

無電圧A接点信号、ケーブルで通報機の端子台と接続します。
無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
無電圧a接点、普段は開放している接点で、外からの指示が入ると閉じる接点です。

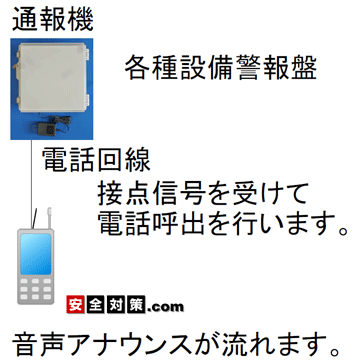

接点信号監視自動電話通報装置

固定電話回線網
責任者の固定電話、携帯電話やスマートホンに接点信号異常を報せる電話アナウンスを流します。
通報先は最大6箇所まで登録できます。



電話通報動作は、接点が連続してクローズし続けていても1サイクルで終了します。接点が一旦オープンになって再度クローズすると再び同様のメール通報がスタートします。

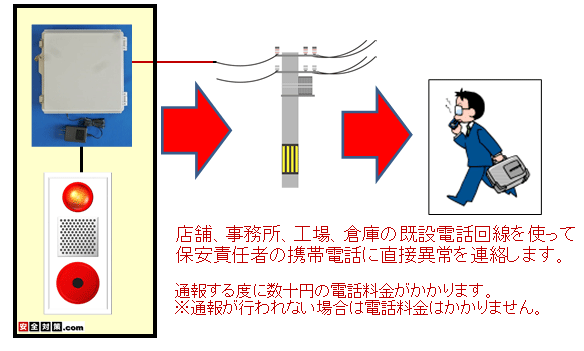

本システムは、異常事態が発生すると、お客様のご自宅の固定電話回線を一時的に使用して、自動電話通報機の登録された電話番号へ自動で電話をかけ、 異常を告げるアナウンスを流すシステムです。
現在お使いの固定電話回線を一時的に使用する緊急呼び出しシステムです。専用の電話回線は必要ありません。
※電話料金は、通報先の電話の種類、お客様の電話料金プランによって変わります。





設定ソフトはネットから無料でダウンロードできます。
緊急連絡電話番号の設定例。緊急連絡先の電話番号は最大6つまで設定できます。



1カ所の電話番号へ5回、通報する設定。
緊急連絡の電話は1回づつ行われます。
同じ電話番号を5つ設定ソフトで登録します。



1.通報先1へ1回電話をかけます。

2.通報先1へ1回電話をかけます。

3.通報先1へ1回電話をかけます。

4.通報先1へ1回電話をかけます。

5.通報先1へ1回電話をかけます。





2カ所の携帯電話へ3回づつ電話をする場合。
通報先の1の電話番号3つ、通報先2の電話番号を3つ設定ソフトで登録します。



1.通報先1へ1回電話をかけます。

2.通報先1へ1回電話をかけます。

3.通報先1へ1回電話をかけます。

4.通報先2へ1回電話をかけます。

5.通報先2へ1回電話をかけます。

6.通報先2へ1回電話をかけます。





6カ所の携帯電話へ1回つづ電話をかける場合の設定。
通報先1〜6の電話番号を1つづつ設定ソフトで登録します。



1.通報先1へ1回電話をかけます。

2.通報先2へ1回電話をかけます。

3.通報先3へ1回電話をかけます。

4.通報先4へ1回電話をかけます。

5.通報先5へ1回電話をかけます。

6.通報先6へ1回電話をかけます。





1番の通報先には3回。2〜4番の通報先へは1回つづ電話をかける設定。
通報先の1の電話番号3つ、通報先2〜4の電話番号を1つ設定ソフトで登録します。



1.通報先1へ1回電話をかけます。

2.通報先1へ1回電話をかけます。

3.通報先1へ1回電話をかけます。

4.通報先2へ1回電話をかけます。

5.通報先3へ1回電話をかけます。

6.通報先4へ1回電話をかけます。





電話を1回発信する度に、数十円の電話料金が発生します

利用方法

○旅館内で火災が発生した際、500m程度離れた社員寮の住人に知らせるようにしたいと考えております。



自動火災報知器の大型警報盤が鳴動したときに、火災報知器からの信号を受けて、自動的に予め登録された電話番号へ順番に緊急コールを行います。火災報知器の鳴動に連動した自動呼び出しとなります。



通報機をご利用いただく場合は、既設の自動火災報知器に無電圧接点出力端子が必要となります。こちらの端子にリード線で接点信号監視自動電話通報装置を繋いで使用します。



接続できるかどうかは、既設の自動火災報知器の仕様書で、信号出力端子の有無をご確認いただければと存じます。

仕様

(接続して利用できる電話回線)
本通報装置を接続して使用できる固定電話回線(発信側)。
2線式のプッシュ回線またはダイヤル回線。
ISDN回線、ADSL回線、光電話回線のアナログポートに接続できます。。
光電話回線
従来からあるアナログ電話機で通話の出来る電話回線でご利用いただけます。



※ビジネスフォン、内線電話、PBX交換機、ホームテレフォン、ゼロ発信電話、4線式電話機には接続して使用出来ません。 IP電話専用の電話機しか利用できない電話回線では使用できません。





入力:接点入力4個付属(無電圧a接点入力端子台4個内蔵)
無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
無電圧a接点、普段は開放している接点で、外からの指示が入ると閉じる接点です。



出力:電話通報出力 録音メッセージを音声で通報(吹き替え可能)

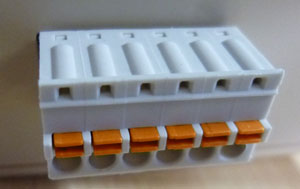

接点信号監視自動電話通報装置の端子台
端子台
信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ 7ミリ
単線またはより線



電源:ACアダプター



音声アナウンスはお客様で吹き替えをする事ができます。
音声アナウンスの吹き替え方法
音声アナウンスは8つのパーツに分けて吹き込まれています。各チャンネルに分けて、別々に音声を録音、吹き替えをします。緊急通報時はこれらを繋げて電話口の音声アナウンスが再生されます。
1.録音するチャンネルを通報機付属のスイッチで選択します。
2.スイッチを録音したいチャンネルにあわせます。
3.録音ボタンを押してから録音用マイクに向けて録音する内容をお話しください。

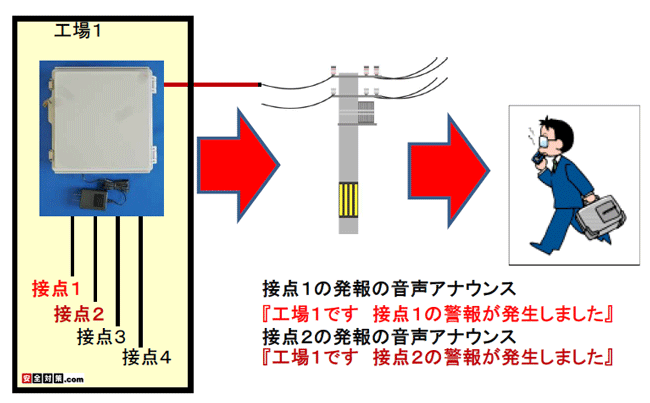

流れてくるアナウンスの内容で、どの接点信号の発報かを電話口で識別する事ができます。
接点1〜4まで異なった音声アナウンスを電話回線を使って流す事ができます。
流れてくるアナウンスの内容で、どの接点信号の発報かを電話口で識別する事ができます。





電話通報装置は、
一旦接点信号(0.2秒間以上-出荷時は0.7に設定)が入力されると、その後の接点の状態に関係無く通報動作を行います。





電話通報の終了条件
通報先の相手が、電話に出てから120秒以内に電話を切ると通報機は通報が終了したと認識します。呼び出しても30秒以内に相手が電話に出ない場合は通報に失敗した、という判断をして一旦電話を切ります。





※各接点毎に電話通報先を変更できますか?
接点毎に通報先の電話番号を選択する事はできません。監視しているどの接点信号が通報機に入力されても、登録された電話番号全てに緊急電話連絡が入ります。

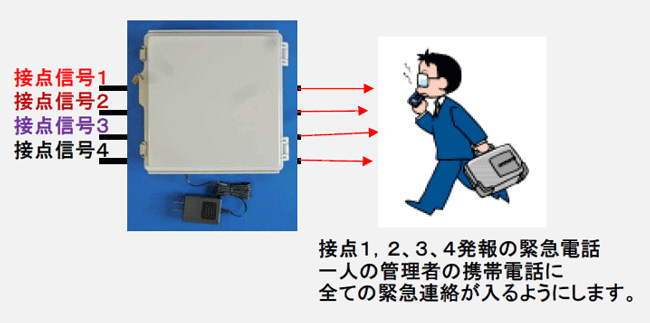

全ての接点信号の発報を一人の保守担当者が監視する場合のイメージ図。
全ての接点信号の発報を一人の保守担当者が監視する場合のイメージ図。





通報機は、入力信号が一定時間継続して短絡した時に入力があったと判断します。100ミリ秒単位で、0ミリ秒〜1310700ミリ秒(約21分)まで設定できます。
出荷時は700ミリ秒で設定されています。





仕様
本通報装置を接続して使用できる固定電話回線(発信側)。
2線式のプッシュ回線またはダイヤル回線。
ISDN回線、ADSL回線、光電話回線のアナログポートに接続できます。。
光電話回線(アナログ電話機で通話の出来る回線) ※NTT以外のIP光電話回線は使用出来ない場合があります。
※ビジネスフォン、内線電話、PBX交換機、ホームテレフォン、ゼロ発信電話、4線式電話機には接続して使用出来ません。 IP電話専用の電話機しか利用できない電話回線では使用できません。

商品の価格とお問い合わせ

1台120,000円(消費税、配送梱包料は別)



※接点信号線は付属していません。



下記の送信欄からご希望の運用方法につきましてお気軽にご相談ください。
お見積もりを無料で作成させていただきます。お気軽にお問い合わせください。



配送料は別。ヤマト運輸の宅配便で配送させていただきます。
商品代金お支払いは代引き(ヤマト運輸便)にてお願いいたします。
受注生産品のため納期はご注文後10日〜2週間前後のご猶予をお願いする場合がございます。
本製品は日本国内専用の商品です。外国では動作いたしません。



ヤマト運輸
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。
ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。



お見積もりのご依頼を無料で承ります。お見積もり書はFAXでも送信させていただけます。





バッテリを内蔵した製品を沖縄県や離島に発送させていただく場合には運送会社の判断で船便扱いになる場合がございます。この場合、商品にお届けまで通常よりもお時間をいただく場合がございます。





商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com





個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。



さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。





お問い合わせメールアドレス
post@anzen-mail.com
※直接上のメールアドレスにお問い合わせをされる方は商品名をメール本文にご記入ください。

商品への質問

質問1 4接点監視タイプの自動電話通報装置を使用する場合、1〜4接点毎に通報先を設定できますか?
接点毎に通報先の電話番号を変えることはできません。どの接点異常も登録された電話番号全てに自動通報を行います。





質問2 外国で使用できますか?
海外ではご利用いただくことはできません。通信環境、電話環境、無線の使用状況、それに関する法令など国によって異なっているなどの点があるため対応できておりません。また海外での使用は製品保証の対象外となります。





質問3.設定は難しいでしょうか?
付属の小冊子の取説をご覧いただければと存じます。





質問4.弊社は電話交換機を使用しておりますが、その場合でもは使用可能でしょうか?
本製品は外線電話専用の製品ですので、交換機を通った内線電話ではご利用いただくことができません。
※交換機を通ると電話線を流れる信号が変わるために起こります。
ファックス番号など、何か別の電話番号で交換機を通さずに外線のまま構内に引き込まれている電話回線がございませんでしょうか?もしあればこちらの電話回線の方でご利用いただけると思うのですが、よろしくお願いいたします。





質問5.接続された接点が何回もオンオフされるとどうなりますか?
接点が閉じるたびに電話通報装置は通報動作が行われます。但し、電話通報動作中に接点のオンオフが行われてもそれは無視されます。電話通報が終了後に入力された接点信号によって再び動作します。





質問6.通報中にFAXが送られてきた場合はどうなりますか?
通報動作中にFAXが外から入りますと電話は話中となり受信できません。電話通報の動作が終了するとファックスを受信できるようになります。





質問7.電源を抜くと電話番号は消えますか?
通報先の電話番号は電源を抜いた後、または停電対策用バッテリを交換した後でも消えません。





質問8.接点信号ケーブルの太さ、種類などは推奨ありますでしょうか?
メーカーでは直径1o程度の単線まででしたら端子台に接続できるとの事です。





質問9.緊急アナウンスメッセージの声を大きくできませんか?
機能的に音声アナウンスの音量をアップする機能は現在ついておりません。





質問10.他社製の警報盤に接続して緊急自動電話連絡をする事はできますか?
警報盤の仕様書をご確認下さい。出力−無電圧a接点出力(警報時の作動)、NOとCO(メーク接点)の出力端子があれば自動通報装置の入力端子につないでいただくと自動通報が利用できると思います。





質問11.NTT東日本のひかり電話ですが、自動電話通報機は使用できますか?
数十年前からある一般的な電話機や ファックス機をそのまま利用できる光電話契約でしたらご利用いただけます。 ご注意点ですが、光電話契約の中にIP電話回線専用の電話機やファックス機しか利用できない光電話回線契約がございます。 そちらの電話回線ですと自動電話通報機は使用できませんのでご確認をいただければと存じます。





質問12.自動電話通報の電話に出れなかった時はどうなりますか?
信号発報警報の通報先電話番号が会社の代表電話ですと、 着信履歴だけでは何の連絡だったかわからない場合があると思います。 通報連絡先は、出れないときに留守電にまわるように受信側の電話機を設定する、もしくは留守番電話機能のある携帯電話機やスマートホンを通報連絡先に設定することをおすすめしております。





質問13.通報装置から音声アナウンスの声が聞こえてきません。なぜでしょうか?
通報装置をビジネスフォンや内線電話に接続していませんでしょうか? 交換機(PBX)を通した電話回線は一般の外線電話と流れる信号の種類が異なるために、自動電話通報装置が電話信号を認識できず、通報動作自体ができなかったり、通報が入ってきても緊急異常を知らせるアナウンスが聞こえてこない現象が出る場合があります。
恐れ入りますが電話番号の異なる外線のファックス専用電話回線などに接続してお試しいただければと存じます。





質問14.無電圧b接点信号の入力で自動電話通報機を作動できませんか?
付属の設定ソフトによる変更で無電圧b接点信号による動作は可能です。





質問15.事務所の電話線を使って設定をして、その後に現地の電話線に通報機をそのまま繋いでも利用できますか?
プッシュ回線かダイヤル回線かの選択設定があっていれば、違う場所の固定電話回線につないでそのまま御利用いただけます。別の場所のNTT固定電話回線を使って通報先などの設定を行い、その後で現地の電話線に繋いでいただきましても利用できます。





質問16.各接点毎に電話通報先を変更できますか?
接点毎に通報先の電話番号を選択する事はできません。監視しているどの接点信号が通報機に入力されても、登録された電話番号全てに緊急電話連絡が入ります。





質問17.停電対策は行われていますか?
本製品は小型バッテリが内蔵されています。ご質問をいただきましたバッテリの保ち時間ですが、新品でフル充電されている状態では約2時間機能を維持できます。
※待機状態。
ただ、電源が止まっている際に緊急電話通報が行われると、バッテリで機能できる時間は急激に短くなりますのでご注意ください。
※電話回線自体が停電で止まっていると通報できません。





質問18.複数台の自動電話通報装置を電話1回線で使用可能ですか?
電話線を二叉ソケットで分岐する方法で、1本の電話回線に複数台の電話通報機を接続してご利用いただけます。ただ、複数の電話通報機がほぼ同時発報した場合、先に通報が作動した電話通報機の通報が終了しないと、2台目に発報した電話通報機の通報は発信できない現象が出てまいりますのでご注意が必要になります。





質問19. 1日の時間帯ごとに通報先を自動的に変更することはできませんか?24時間稼働の工場での導入を考えています。
通報先を変更する時は専用のソフトを使って、その都度、通報先の電話番号を変更する必要がございます。自動的に変更することはできません。





質問20.設定には何が必要ですか?
専用の設定ソフトをパソコンにインストールします。設定ソフトで各種の設定を登録した内容をUSBケーブルで通報機に流し込む形で作業を行います。





質問21.24時間の内、数時間だけ自動的に稼働させることは可能ですか?
本製品のACアダプターとコンセントの間にパナソニック製などの市販の24時間タイマーを入れると可能です。





質問22.音声メッセージはどのように吹き替えますか?
自動電話通報機を録音モードにして、通報機側面についている集音マイクに向かって大きな声で喋る事で吹き替えを行います。





質問23.接点は異常発生でONになり、正常復帰でOFFになります。自動通報装置は、接点ONになったときに1回だけ発報すると判断してよろしいでしょうか?
その通りとなります。接点が一旦閉じて、そのままの状態が継続しても登録された電話番号での通報は1巡で一旦終了します。接点が一旦ひらいて、再び閉じますと改めて通報が1巡だけスタートします。





質問24.AC200V電源に対応していますか?
しておりません。





質問25.本製品に予備電源(バッテリー)は内蔵されていますか?
小型ニッケル水素電池を内蔵しています。電池の保ち時間ですが、電池が新品でフル充電の状態で1時間程度を目安に通報装置の機能を維持します。
約1時間という目安は、通報動作や接点信号入力が行われない待機状態が連続する状態の場合です。
自動電話通報が行われたりすると電池の消耗は大きくなり、電池の保ち時間は短くなります。
内蔵電池−ニッケル水素電池006P 9V 250mAh





質問 付属されたACアダプタとは別のACアダプタを使用したい。
付属品以外のACアダプタを使用されますと動作保証外となりますのでおやめください。





接点信号監視自動電話通報装置へのご質問とその回答集



接点信号監視自動電話通報装置の利用例、導入例



接点信号監視自動電話通報装置の利用可能なオプション機器のご紹介



通報にかかる電話料金

本システムは、電話通報を行う際に既に建物に敷設されている固定回線(アナログ回線、ISDN回線、ADSL回線、光電話回線)などを、 通報するときだけ一時的に利用して緊急連絡を行います。本製品専用の固定電話回線は必要ありません。



電話動作がスタートすると、既設の電話回線を使って登録された電話番号を自動的に呼び出しし、相手先が電話に出ると音声アナウンスが流れてきます。 1先へ通報を行う度に1回10円程度の電話料金を使って、機械が自動的に電話をかける運用イメージとなります。 通話料金は全て電話会社からの電話料金請求となります。



電話料金は電話環境(通報する側と通報を受ける側の電話環境)により変わります。
電話料金の目安(2016年7月現在)
電話料金プランは電話会社によって変わります。詳しくはそれぞれの電話会社にご確認をお願い申し上げます。
NTT固定電話(電話通報機を接続-発信側) → NTT固定電話へ通報する場合(税抜き)平日昼間 3分間10円
NTT固定電話(電話通報機を接続-発信側) → au携帯電話に通報する場合(税抜き)平日昼間 3分間90円
NTT固定電話(電話通報機を接続-発信側) → ソフトバンク携帯電話に通報する場合(税抜き)平日昼間 約15秒 11円



※ご注意
本製品が緊急通報を行う際に通報機が接続された電話回線が使用中の場合は話中になるため緊急通報を行う事はできません。
相手先が電話に出ないと電話料金はかかりません。留守番電話に回った場合は電話料金がかかります。
電気料金は1ヶ月100円程度です。





本システムは、異常事態が発生すると、お客様のご自宅の固定電話回線を一時的に使用して、自動電話通報機の登録された電話番号へ自動で電話をかけ、 異常を告げるアナウンスを流すシステムです。
現在お使いの固定電話回線を一時的に使用する緊急呼び出しシステムです。専用の電話回線は必要ありません。
※電話料金は、通報先の電話の種類、お客様の電話料金プランによって変わります。

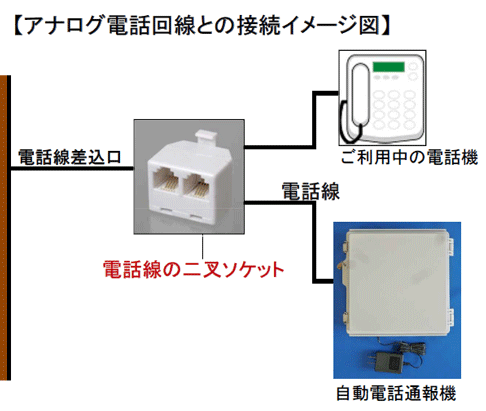

電話回線と自動電話通報機の接続イメージ図

アナログ回線(一般公衆回線)に本製品を接続する場合の例。電話線用の二叉ソケットを使った接続例。
アナログ回線(一般公衆回線)に本製品を接続する場合の例。電話線用の二叉ソケットを使った接続例

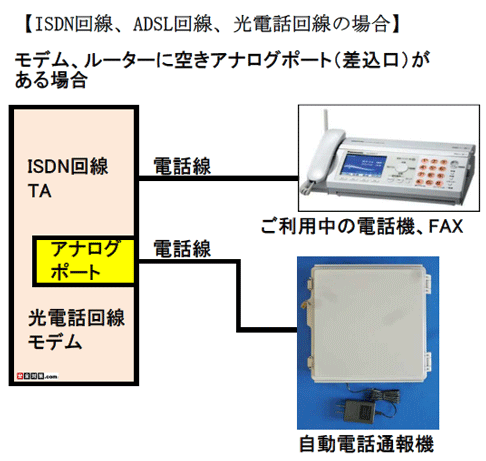

ISDN回線、ADSL回線、NTT光電話回線に本製品を接続する場合の例。
アダプタ、モデムに電話機を接続する空きアナログポートがある場合はそちらに直接接続します。
アダプタ、モデムに電話機を接続する空きアナログポートがある場合はそちらに直接接続します





ISDN回線、ADSL回線、NTT光電話回線に本製品を接続する場合の例。

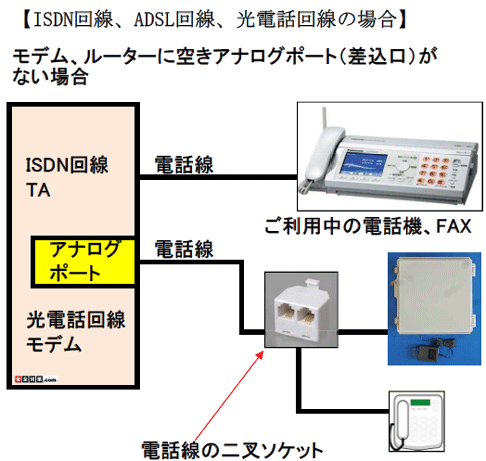

アダプタ、モデムに空きアナログポートが無い場合。電話線の二叉ソケットを使って接続する例です。
アダプタ、モデムに空きアナログポートが無い場合。電話線の二叉ソケットを使って接続する例





※ご注意
本製品はビジネスフォンでは使用することはできません。
ビジネスフォンとは?
交換機(PBX)と専用電話機を使った電話装置。引き込まれた電話回線を一旦交換機(PBX)に引き込んでから、会社内に電話を張り巡らします。内線電話同士でも通話することができるようになります。ビジネスフォン回線に通報装置を接続すると故障する場合があります。

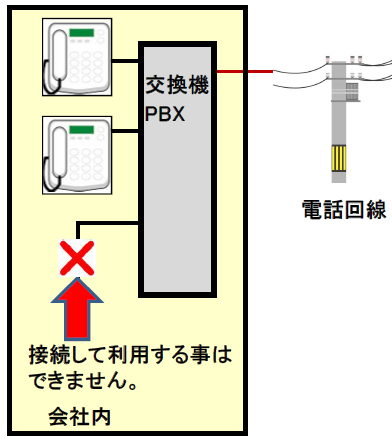

(ビジネスフォンのイメージ図。)
交換機のイメージ図





質問 社内は全てビジネスフォンを使っていますが使用出来ませんか?
本製品は交換機を介したビジネスフォンに接続して利用することは出来ません。ご利用いただく場合は外線のアナログ電話回線が必要になります。
※アナログポートを利用出来る電話回線。



もし、ビジネスフォンになっている会社の代表電話番号以外にファックス専用の電話番号がある場合、ファックスの電話回線だけは外線のまま敷設されている可能性もございます。ファックス回線が外線電話のままでしたら、そちらに本製品を接続して利用できる可能性がございますので、交換機(社内の電話機)を管理している電話会社さんにご確認をいただければと存じます。

商品への質問

質問 事務所と現場事務所の2台のパソコンで1台の通報装置の設定内容の変更をすることはできますか?
2台のパソコンに設定用ソフトをインストールすれば可能です。



質問 外国でも使用できますか?
本製品は日本国内の通信環境に合わせて製作されております。また、外国の法律等に合わせて設計されておりませんので、日本以外でご利用いただくことはできません。



質問 再発信回数(リダイアル)は設定できるでしょうか。
リダイアル機能は付いておりません。



質問 電話通報と電話通報の間隔は設定できるのでしょうか。
できません。



質問 緊急連絡の電話がつながったことがわかるのでしょうか。
発信側では繋がったかどうかは識別できません。そのため留守番電話機能の付いた電話機を通報先に指定していただくようにおすすめしております。





質問 光電話ルーターに空きアナログポートがありません。自動電話通報装置のつなぎ方は?
ルーターにに空きのアナログポートが無いとの事ですので、既にルーターにつながっている電話線を二叉ソケットで分岐し、
一方を電話機もしくはFAX機、
もう一方を自動電話通報装置、
というふうにつなぐ方法でよろしいと思います。





質問 光電話回線でも自動電話通報装置を利用できますか?
本製品は電話回線のアナログポートを使用して通報を行います。ご利用中の光電話回線が、数十年前から一般の家電店で市販されている普通のアナログのプッシュ電話機をルーター(モデム)のアナログポートに繋いで普通に会話出来れば問題ございません。



※光電話回線には電話会社によっていくつか種類がございます。上記のような従来型のアナログ電話機を利用できず、新しいIP電話回線専用の電話機やFAX機でないと使用できない光回線ですと、接点信号監視自動電話通報装置は使用出来ません。どちらか識別が難しい場合は、電話会社に確認をしていただいた方がよろしいと思います。
交換機を介したビジネスフォンでも使用できませんのでご注意をお願い申し上げます。





質問 緊急連絡の音声アナウンスの声を大きくできませんか?
通報装置自体に音声アナウンスの音量を上げる機能ははございません。音声アナウンスを吹き込む際にマイクに近づくなど、アナウンスを録音する際に大きめの声で吹き込みをお願い申し上げます。





質問 AC200V用の製品はありますか?
製品に付属のACアダプタは100V〜240V対応品となっております。
